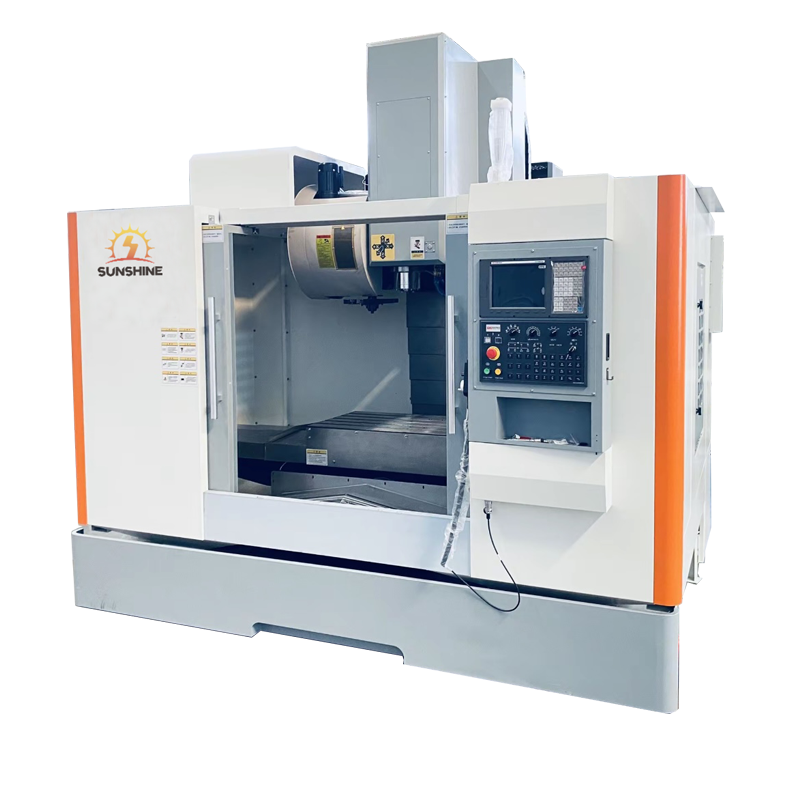

Vertikal boring og tapping CNC-fresemaskin

Seng:Sengen og de støttende delene av maskineringssenteret som produseres av selskapet vårt har vanligvis høy-stiv støpejernsstruktur (som harpikssandstøpegods), som aldrings-behandles for å sikre langsiktig-stabilitet og seismisk motstand.
Søyle:Søylen til det vertikale maskineringssenteret er vertikalt festet på sengen, installert på styreskinnen til søylen gjennom spindelboksen, og støttet av styreskinnen som beveger seg opp og ned av spindelboksen, så dette krever at maskineringssenteret har ekstremt høy stivhet og stabilitet for å unngå deformasjon av maskineringssenteret.

Arbeidsbord:Horisontalt installert, brukes til å fikse arbeidsstykket. Det er vanligvis et rektangulært bord med T-spor, noe som er praktisk for bruk av inventar.

Sal og sklie:Plassert mellom sengen og arbeidsbordet til maskineringssenteret, bærer den arbeidsbordet og beveger seg i lengderetningen langs sengehesten (Y--aksens bevegelse). Salen bærer sleiden, og sleiden bærer arbeidsbordet og beveger seg horisontalt (X--aksebevegelse). Arbeidsbordet realiserer endelig sammensatt bevegelse i X-Y-planet.
Styreskinner og blyskruer:Styreskinnene støtter de bevegelige delene og styrer deres bevegelsesretning nøyaktig. Selskapet bruker vanligvis høy-stivhet og høy-presisjon lineære rulleføringer (rulle- eller kuleføringer).
Kuleskruepar:Kjernetransmisjonskomponenten som nøyaktig konverterer rotasjonsbevegelsen til servomotoren til lineær bevegelse. Vanligvis utstyrt med en pre-strukket struktur for å redusere virkningen av termisk forlengelse.

Smøresystem:Tilfør automatisk, regelmessig og kvantitativt smøreolje eller fett til friksjonspar som styreskinner, blyskruer og lagre for å redusere slitasje og sikre bevegelsesnøyaktighet og stabilitet. Vanlige inkluderer volumetriske fordelere eller sentraliserte smørepumper.

Chip fjerningssystem:Fjern spon generert ved maskinering fra arbeidsområdet for å forhindre at opphopning påvirker maskinering og nøyaktighet. Vanlige former inkluderer kjedeplate spontransportører, spiral spontransportører, skrapespontransportører, etc. Vanligvis kombinert med skjærevæskegjenvinnings- og filtreringssystemer.
